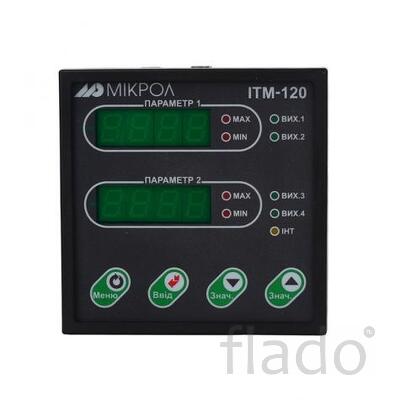

Двухканальный микропроцессорный индикатор ИТМ-120У применяются для:
Измерение двух входных физических параметров (температура, давление, расход, уровень и т. п.), обработка, преобразование, интегрирование и отображение на двух встроенных четырехразрядных цифровых дисплеях;
Сигнализация выхода измеряемых величин за уставки сигнализации;
Индикация технологического параметра получаемого по интерфейсу от внешних устройств и передача измеряемой величины по интерфейсу другим устройствам или на верхний уровень (ПК). Данная возможность позволяет использовать индикаторы в качестве удаленного устройства сбора информации при работе в современных сетях управления;
Наличие аналогового выхода для ретрансмиссии аналоговых сигналов;
Использование четырех дискретных выходов для сигнализации, регулирования по 2-х позиционному закону с возможностью оперативного изменения задания, блокировки и защиты технологического оборудования;
Возможность вычисления интегрированного значения измеряемой величины;
Два дискретных входа для обнуления интегратора или передачи их состояний по интерфейсу;
Использование в системах промышленной автоматики, пультах управления, мнемощитах, мнемосхемах и т.п. ;
Обеспечение высокой точности измерения параметров;
Предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.
Технические характеристики
Параметры
Значение
Аналоговый входной сигнал
Количество аналоговых входов
2
Типы входных аналоговых сигналов:
— унифицированные
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом)
— напряжения
0-75 мВ, 0-200 мВ, 0-2 В, 0-10В
— от термопреобразователей сопротивления
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
— от термопар
ТХК(L), ТХА(K)
Встроенный источник постоянного тока для питания одного пассивного аналогового датчика
21В / 25мА
Основная приведенная погрешность преобразования
± 0,2%
Гальваническая изоляция
трехуровневая (по входу, выходу, питанию)
Период измерения, не более
0,1 сек
Аналоговый выходной сигнал
Количество аналоговых выходов
1
Тип выходного аналогового сигнала
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала
±0,2%
Цифровая индикация
Количество цифровых дисплеев
2
Точность индикации
±0,01%
Количество разрядов цифрового индикатора
4
Высота цифр светодиодных индикаторов
8 мм
Дискретные входные сигналы
Количество дискретных входов
2
Сигнал логического «0» — состояние ОТКЛЮЧЕНО
0-7В
Сигнал логической «1» — состояние ВКЛЮЧЕНО
18-30В
Входной ток (потребление по входу), не более
10 мА
Встроенный источник постоянного тока для питания пассивных дискретных датчиков
21В / 25мА
Дискретные выходные сигналы
Количество дис
